W dzisiejszym przemyśle, gdzie niezawodność i długowieczność elementów maszyn mają fundamentalne znaczenie, proces utwardzania powierzchni metodą shot peening staje się niezastąpionym narzędziem poprawy wytrzymałości i odporności na zmęczenie materiału. Jednak sam proces nie wystarczy – równie istotne jest precyzyjne określenie jego skuteczności. W tym artykule przedstawiamy, jak przebiega pomiar jakości utwardzania powierzchni, jakie metody i narzędzia są wykorzystywane oraz dlaczego warto inwestować w nowoczesne technologie pomiarowe.
Czym jest shot peening?
Shot peening, czyli obróbka śrutowa, to proces mechaniczny polegający na uderzaniu powierzchni metalowych małymi, kulistymi elementami – śrutem. Dzięki kontrolowanym uderzeniom dochodzi do wytworzenia naprężeń ściskających na powierzchni, co znacząco zwiększa odporność materiału na zmęczenie i przedłuża jego żywotność. Proces ten znajduje zastosowanie w produkcji elementów o wysokich wymaganiach wytrzymałościowych, takich jak wały, koła zębate czy sprężyny.
Znaczenie pomiaru jakości utwardzania
Choć shot peening przynosi liczne korzyści, aby móc w pełni wykorzystać potencjał tego procesu, konieczna jest jego precyzyjna kontrola. Pomiar intensywności utwardzania pozwala ocenić, czy powierzchnia została właściwie przygotowana oraz czy wytworzone naprężenia są równomierne i zgodne z wymaganiami norm przemysłowych. Dzięki temu można uniknąć sytuacji, w których niewłaściwie utwardzony element staje się przyczyną awarii czy nieefektywnej pracy maszyny.
Metoda pomiaru – rola Almen strip
W praktyce kontrola jakości procesu shot peening odbywa się za pomocą specjalnych płytek pomiarowych, zwanych Almen strip. Są to cienkie, elastyczne paski wykonane z metalu, które poddawane są obróbce śrutowej na tych samych warunkach, co badany element. Efekt ugięcia płytek jest ściśle związany z intensywnością i równomiernością oddziaływania śrutu, co pozwala na ocenę skuteczności procesu utwardzania.

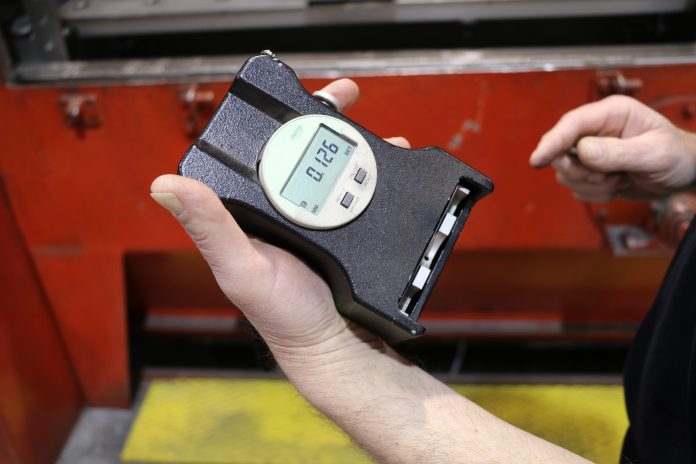

Precyzyjny pomiar z użyciem miernika Almen Gage
Aby dokładnie określić stopień ugięcia płytek Almena, niezbędne jest zastosowanie specjalistycznych urządzeń pomiarowych. Miernik Almen Gage, będący zaawansowanym narzędziem, pozwala na precyzyjny cyfrowy odczyt krzywizny, nawet z rozdzielczością 0,0001” (0,001 mm). Urządzenie wyposażone w port danych SPC umożliwia integrację wyników z systemami kontroli jakości, co znacząco ułatwia analizę danych i monitorowanie procesu w czasie rzeczywistym. Dodatkowo, dzięki wodoodpornej konstrukcji oraz ergonomicznej budowie, miernik sprawdza się nawet w trudnych warunkach przemysłowych, gwarantując niezawodność i długą żywotność.
Normy i standardy – gwarancja jakości
Pomiary przeprowadzane przy użyciu Almen Gage muszą spełniać rygorystyczne normy przemysłowe, takie jak SAE J442, AMS 2430 oraz AMS 2432. Standardy te stanowią międzynarodowy benchmark jakości, który zapewnia, że każdy element poddany procesowi shot peening jest odpowiednio utwardzony i odporny na zmęczenie. Wprowadzenie ścisłych norm pozwala producentom na utrzymanie wysokiego poziomu niezawodności oraz minimalizację ryzyka awarii.
Korzyści wynikające z precyzyjnych pomiarów
Dokładność pomiarów ugięcia płytek Almena przekłada się bezpośrednio na optymalizację całego procesu produkcyjnego. Precyzyjne dane umożliwiają:
- Lepszą kontrolę jakości – dzięki czemu można szybko reagować na ewentualne nieprawidłowości.
- Optymalizację parametrów procesu – co pozwala na dostosowanie intensywności shot peening do specyficznych wymagań produkcyjnych.
- Redukcję kosztów – poprzez eliminację wadliwych produktów oraz zwiększenie żywotności elementów.
- Zwiększenie bezpieczeństwa – elementy o optymalnie utwardzonej powierzchni są bardziej odporne na pęknięcia i awarie, co ma kluczowe znaczenie w aplikacjach przemysłowych.
Podsumowanie – Mierzenie jakości shot peeningu
Precyzyjne mierzenie jakości utwardzania powierzchni metodą shot peening to fundament nowoczesnej kontroli jakości w przemyśle. Od wyboru odpowiednich Almen stripów, przez zaawansowane pomiary przy użyciu mierników takich jak Almen Gage, aż po analizę zgodności z międzynarodowymi normami – każdy etap ma kluczowe znaczenie dla zapewnienia niezawodności finalnych produktów.
Na zakończenie warto wspomnieć o firmie W Abrasives, która oferuje nie tylko innowacyjny miernik Almen Gage, ale także wysokiej jakości płytki Almena oraz profesjonalne szkolenia z procesu śrutowania. Dzięki kompleksowemu podejściu do kontroli jakości oraz wsparciu eksperckiemu, W Abrasives umożliwia firmom osiągnięcie najwyższych standardów produkcyjnych i pełną satysfakcję z efektów shot peening.
